一、儀器概述：

KODIN 9系列-PL管線探測儀可以給被測管線施加一個特殊頻率的信號電流。

操作者可測出由系統發射機施加的信號電流的大小和方向，接收機進行必要的計算，可以通過測量得到計算結果?？梢栽诓婚_挖覆土的情況下準確定位管線。

KODIN 9系列-PL管線探測儀搭載安卓系統，可以在系統自帶 App 中獲取測量參數，在連接WIFI的情況下，還可以將實時繪圖、測繪和探測結果直接分享至手機端或者電腦端。

二、技術參數：

搭配發射機型號：S30

發射機頻率：128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz

接收機接收頻率：128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz、POWER、CPS、RADIO、CATV、PASIV

漏點定位精度：±10㎝

GNSS衛星定位精度：亞米級

定位坐標格式轉換：支持

實時點距：支持

數據存儲：支持

導出數據：Excel、Word、ZIP

探測測繪一體：支持

A字架：選配

管道定位精度：深度的±5%（0-3m）

發射機連接輸出方式：直連、夾鉗、感應

發射機輸出電流：蕞大500mA

發射機鋰電池電源：內置12.6V 13000mAh鋰電池

發射機功率：30W

接收機顯示屏幕：4寸IPS觸摸式液晶屏

接收機數據接口：無線通信和USB接口

存儲方式：16GB eMMC，可擴展32GB TF卡

使用環境：相對濕度：≤90%;溫度：- 10℃～+40℃

接收機電池：3.7V  12000mAh鋰電池

接收機工作時間：10~20小時

三、使用現場：

四、標配產品裝箱清單：

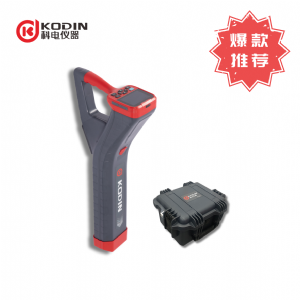

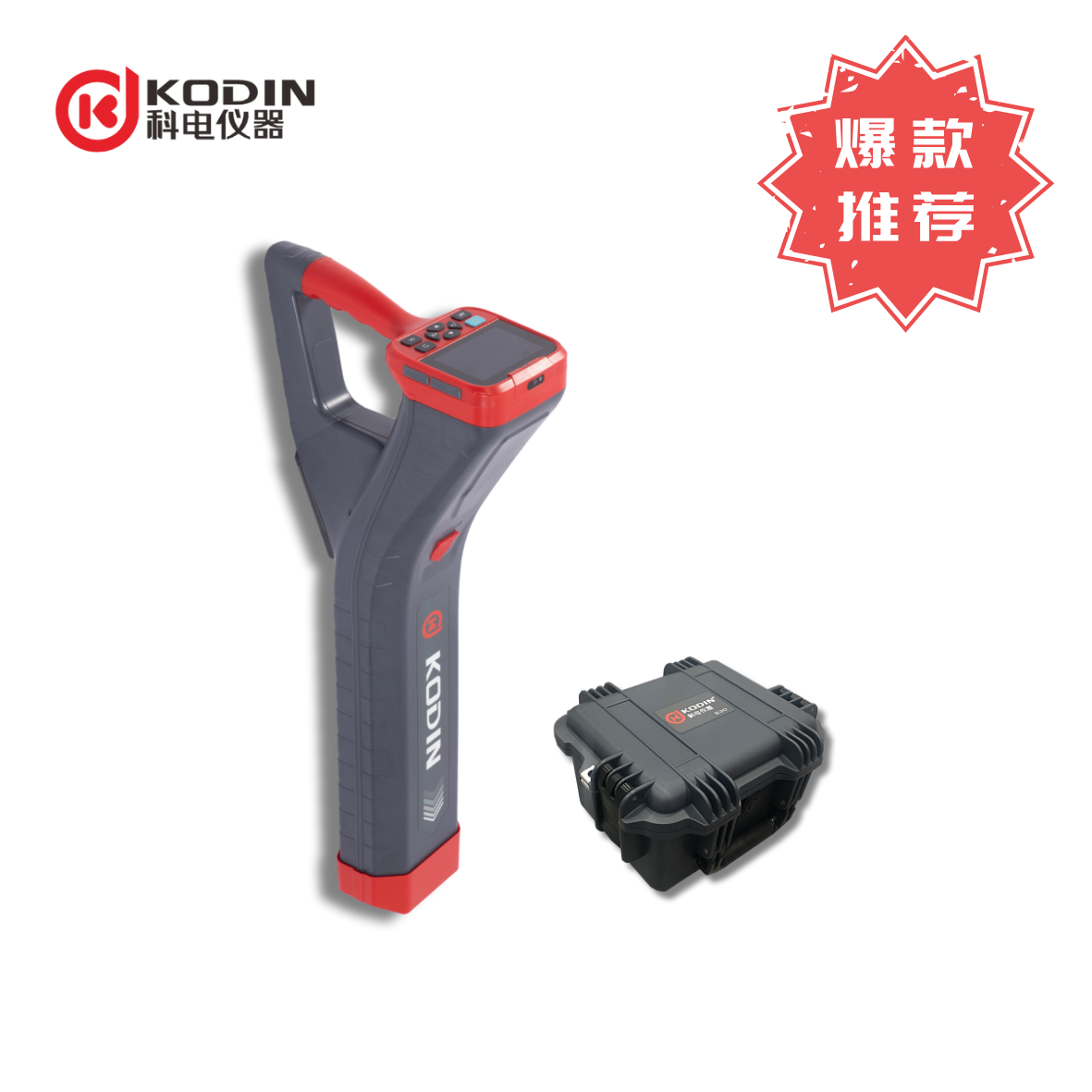

1、KODIN 9A-PL+接收機 1

2、KODIN 9A-PL+發射機 1

3、KODIN 9系列-PL接收機手提包 1

4、12.6V 3A電源適配器 1

5、4.2V 2A電源適配器 1

6、Micro USB數據線 1

7、輸出線 1

8、鐵銼 1

9、接地釘 2

10、磁吸 1

11、SIM卡取卡針 1

可選配件：

1、KODIN 9A-PL+接收機電池倉（帶電池）

2、A字架（帶A字架連接線）

3、52mm（2寸）夾鉗

4、122mm（4.8寸）夾鉗

5、屏幕貼膜
